Υπάρχουν πολλοί τύποι υποβρύχιων ηλεκτρικών αντλιών και οι πιο συχνά χρησιμοποιούμενες στην άρδευση φρεατίων είναι οι υποβρύχιες ηλεκτρικές αντλίες με πλήρωση λαδιού και νερού. Λαμβάνοντας ως παράδειγμα την υποβρύχια αντλία βαθιάς πηγαδιού της σειράς QJ, αυτό το άρθρο παρουσιάζει εν συντομία τη δομή των υποβρύχιων αντλιών βαθιάς κοιλότητας.
Η δομή μιας υποβρύχιας αντλίας βαθιάς πηγαδιού αποτελείται κυρίως από μια αντλία νερού, έναν ηλεκτροκινητήρα, μια είσοδο και μια συσκευή στεγανοποίησης, όπως φαίνεται στο σχήμα.
Η αντλία νερού βρίσκεται στο άνω άκρο της υποβρύχιας ηλεκτρικής αντλίας, που αποτελείται κυρίως από φτερωτή, περίβλημα οδηγού, άξονα αντλίας, ελαστικά ρουλεμάν και άλλα εξαρτήματα. Ο άξονας της αντλίας και ο άξονας του κινητήρα συνδέονται με έναν κυλινδρικό σύνδεσμο. Η πτερωτή είναι μια φυγοκεντρική κλειστή πτερωτή και για να αποτραπεί η αναστροφή της αντλίας νερού κατά τη διακοπή λειτουργίας, τοποθετείται μια βαλβίδα αντεπιστροφής στο επάνω άκρο.
Το τμήμα του κινητήρα βρίσκεται στο κάτω άκρο της υποβρύχιας ηλεκτρικής αντλίας, που αποτελείται κυρίως από εξαρτήματα όπως ρότορας, στάτορας, έδρανο οδηγού, έδρανο ώσης και φιλμ ρύθμισης πίεσης. Η περιέλιξη πλαστικού ή στάτορα είναι κατασκευασμένη από ηλεκτρομαγνητικό σύρμα με μόνωση από νάιλον με επένδυση από πολυαιθυλένιο. Το εσωτερικό του κινητήρα είναι γεμάτο με καθαρό νερό για να κρυώσει τα ρουλεμάν του κινητήρα. Μια ελαστική μεμβράνη ρύθμισης της πίεσης είναι εγκατεστημένη στο κάτω μέρος του κινητήρα για να ρυθμίζει τις αλλαγές στην πίεση του νερού μέσα στο σώμα που προκαλούνται από την αύξηση της θερμοκρασίας του κινητήρα.
Η συσκευή εισαγωγής και στεγανοποίησης βρίσκονται στο μέσο της υποβρύχιας ηλεκτρικής αντλίας. Η συσκευή στεγανοποίησης βρίσκεται στο πάνω άκρο του κινητήρα και αποτελείται από έναν δακτύλιο ρίψης άμμου και μια στεγανοποίηση λαδιού σκελετού των διατάξεων εμπρός και όπισθεν. Η λειτουργία του είναι να αποτρέπει την είσοδο ιζημάτων στο εσωτερικό του κινητήρα.
Η έννοια του μοντέλου της βυθιζόμενης αντλίας 200-QJ80-55/5 βαθιάς γεώτρησης: 200- Η ελάχιστη διάμετρος γεώτρησης που είναι κατάλληλη για αυτήν την αντλία είναι 200 mm. QJ υποβρύχια αντλία βαθιάς πηγαδιού. 80- Ονομαστική παροχή 80 m3/h. 55- Η ονομαστική συνολική κεφαλή είναι 55 μέτρα. 5 στάδια αντλίας νερού.

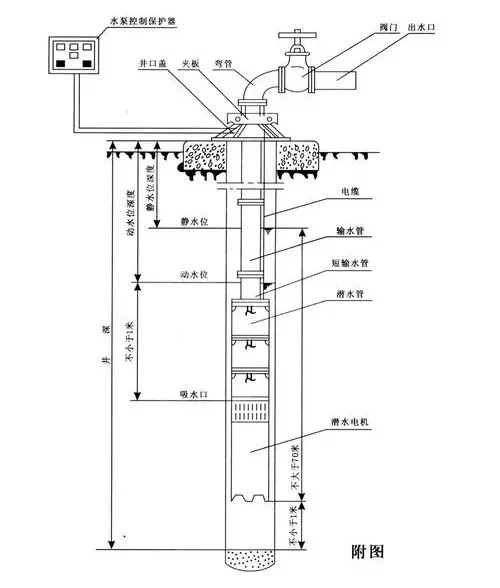

Το δομικό διάγραμμα της υποβρύχιας αντλίας βαθιάς φρεατίου είναι το εξής:
